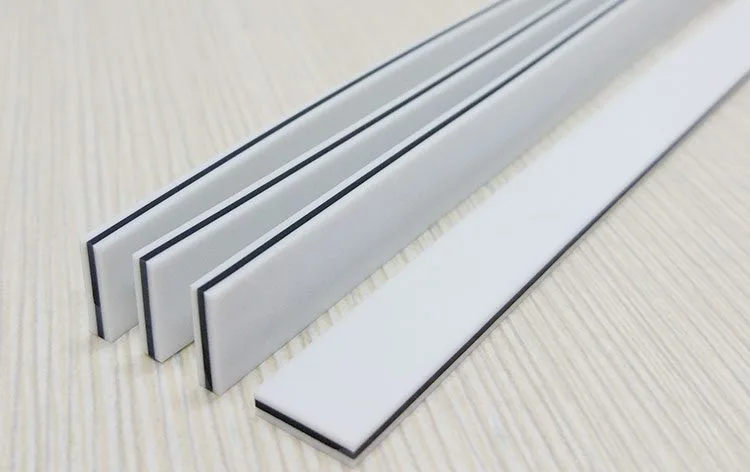

YCD/YCS típusú zebraszalag csatlakozók

Az YCD típusú zebracsíkos csatlakozókat a teljesen vezetőképes réteg mindkét oldalán szigetelő szilikongumi támogatja, amely megfelel az igényes szigetelési igényű alkalmazásoknak.

Ugyanakkor, mivel a szigetelőréteg puhább, mint a teljesen vezető réteg, a gyakorlati alkalmazásokban jó érintkezési teljesítmény érhető el, csak kis nyomóerővel.

Az YCD típusú vezető gumi csatlakozó szigetelő bélés szilikon natúr színű (átlátszó), fehér, zöld és egyéb színek követelményei szerint is elkészíthető.

Az YCS típusú és az YCD típusú szigetelőbetét felépítése alapvetően megegyezik, de az YCS típusú szigetelőbetétnek csak egy, míg az YCD típusú szigetelő bélésnek két oldala van.

• YCD – kétoldalas szendvics vezetőszalag
• YCS – egyoldalas szendvics vezetőszalag

A zebraszalag csatlakozóinak elnevezési konvenciói

A vezető gumi csatlakozók helyes elkészítésének biztosítása érdekében az elnevezési szabályok a következők:

Előtöltési kapcsolat és görbe

A zebraszalag-csatlakozók kiváló rugalmassága hatékonyan elkerülheti az alkatrészekkel való jó érintkezés kockázatát az elöregedő deformációk és a szerkezeti részek véletlen leesése miatt az elektronikai berendezések használata során, de a szerkezeti részek deformációjával és a nyomóerő változásával a vezetőképes gumicsatlakozók tömörítési aránya és ellenállása is megváltozik, ezért a szerkezeti elemek és a zebraszalag-csatlakozók beállításánál teljes mértékben figyelembe kell venni. Alábbiak szerint:

Spline: YCD 10 × 5 × 2,5 mm CW0,8

A nyomóerő és a tömörítési arány kapcsolata

Ellenállás vs. tömörítési arány

A vezető gumicsatlakozó ellenállásának kiszámítása a következő képlettel lehetséges:

R = ellenállásérték (Ω)
CW = vezető szélesség (mm)
L = vezető hossz (mm)
H = vezető magasság (mm)
ρ = térfogat-ellenállás (Ω·cm)

A pontos vizsgálati eredmények elérése érdekében a vizsgálati folyamatnak >5%-os tömörítési arányt kell fenntartania.

A vezető gumi csatlakozó nyomóerejének kiszámítása a következő képlet alapján számítható ki:

F = nyomóerő (g)
D = tömörítési arány D = (H-H1) ÷ H
E0 = Teljesen vezető réteg rugalmassági modulusa 3,5 MPa
E1 = a szigetelő bélés rugalmassági modulusa 1,1 MPa
H = vezető gumi csatlakozó magassága (mm)
W = vezető gumi csatlakozó szélessége (mm)
CW = teljesen vezető rétegszélesség (mm)
W1 = szigetelő bélés szélessége (mm) W2 = W-W1
L = vezető gumi csatlakozó hossza (mm)

Szerkezeti és elektromos teljesítményadatok

Megvalósítási szabvány: GB2439, GB/T528

Munkakörnyezeti adatok
