Az YP típusú zebra csatlakozókat szivaccsal habosított szigetelő szilikon réteg támasztja alá a zebraréteg mindkét oldalán, hogy megfeleljenek több olyan alkalmazásnak, ahol a szigetelés kritikus. Ugyanakkor a habréteg nagyon puha, így a gyakorlati alkalmazásokban csak kis nyomóerő szükséges a jó érintkezési teljesítmény eléréséhez.
A zebra csatlakozók megfelelő elkészítésének biztosítása érdekében az elnevezési előírások a következők:
A vezető gumi csatlakozók kiváló rugalmassága hatékonyan elkerülheti az alkatrészekkel való jó érintkezés kockázatát az elöregedő deformáció és a szerkezeti részek véletlen leesése miatt az elektronikai berendezések használata során, de a szerkezeti részek deformációjával és a nyomóerő változásával a vezetőképes gumicsatlakozók kompressziós aránya és ellenállása is megváltozik, ezért a szerkezeti részek és a vezetőképes gumi csatlakozók beállításánál teljes mértékben figyelembe kell venni. Alábbiak szerint:
Spline: YP P0.1 10×5×2,5mm CW0.8

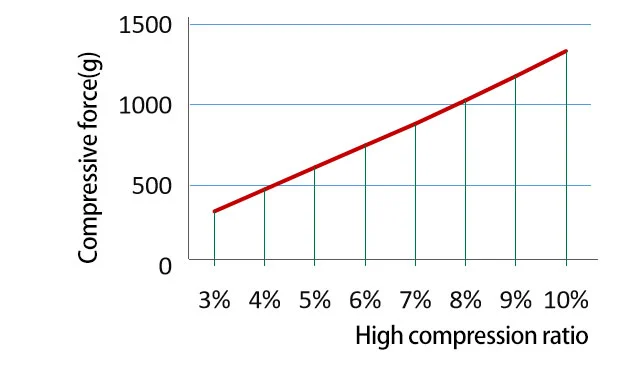

A nyomóerő és a tömörítési arány kapcsolata

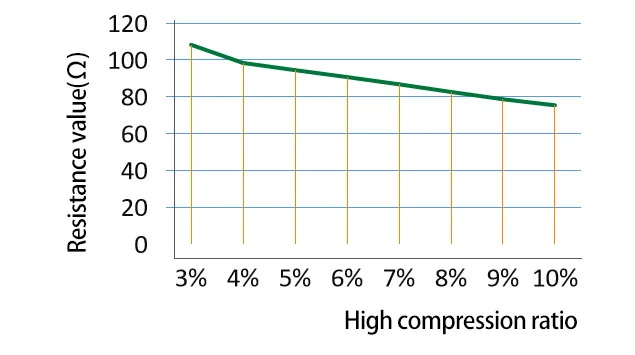

Ellenállás vs. tömörítési arány
R = ellenállásérték (Ω)
CW = vezető szélesség (mm)
L = vezető hossz (mm)
H = vezető magasság (mm)
ρ = térfogat-ellenállás (Ω·cm)
A pontos vizsgálati eredmények elérése érdekében a vizsgálati folyamatot > 10%-os tömörítési arányon kell tartani.
F = présnyomás (g)
D = tömörítési arány D = (H-H1) ÷ H
E0 = zebraréteg rugalmassági modulusa 3,5 MPa
E1 = a szigetelő bélés rugalmassági modulusa 1,7 MPa
H = vezető gumi csatlakozó magassága (mm)
W = vezető gumi csatlakozó szélessége (mm)

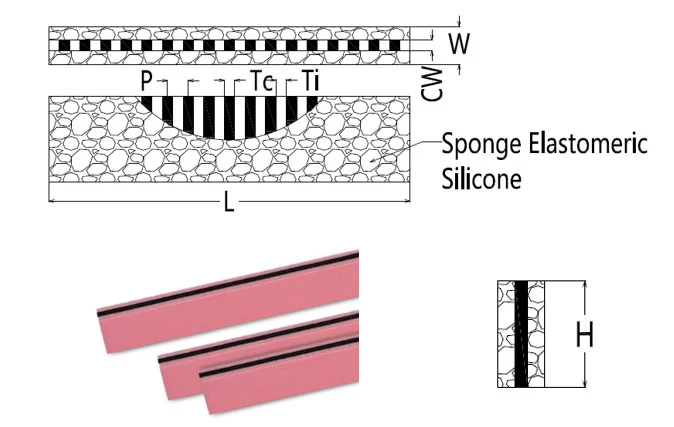

CW = Zebra réteg szélessége (mm)
W1 = szigetelő bélés szélessége (mm) W2 = W-W1
L = vezető gumi csatlakozó hossza (mm)
Megvalósítási szabvány: GB2439, GB/T528
| Projekt | Specifikációs értékek | |||
| Anyag | Vezető réteg | Szigetelő réteg | Hab bélés | |
| Vezetőképes szilikon gumi | Szilaszt | Szilaszt | ||
| Rutin | Alacsony ellenállás | Rutin | Rutin | |
| Keménység (A) | 65±5 | 70±5 | 65±5 | 40±5 |
| Térfogat-ellenállás (Ω·cm) | ＜6 | ＜3 | ＞1012 | ＞1012 |
| Szakítószilárdság (mPa) | ＞4 | ＞5 | ＞4 | ＞4 |
| Megnyúlás (%) | ＞ 100 | ＞ 150 | ＞ 100 | ＞ 300 |
| Szakítószilárdság (N/mm) | ＞8 | ＞12 | ＞10 | ＞12 |
| Szín | Fekete | Fehér | Rózsaszín | |
| Üzemi hőmérséklet | Üzemi páratartalom (%）25 ℃). | Maximális üzemi áram (mA/mm2) | |
| Minimális | Maximális | ||
| -50 | 150 | 85 | 2.5 |
